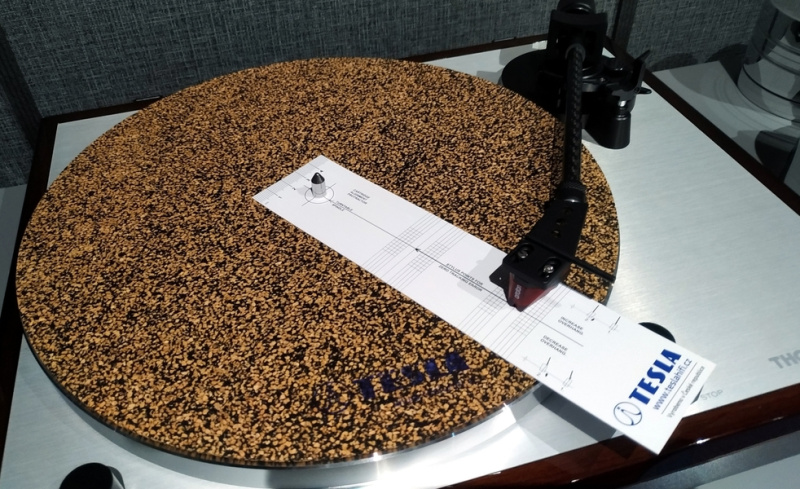

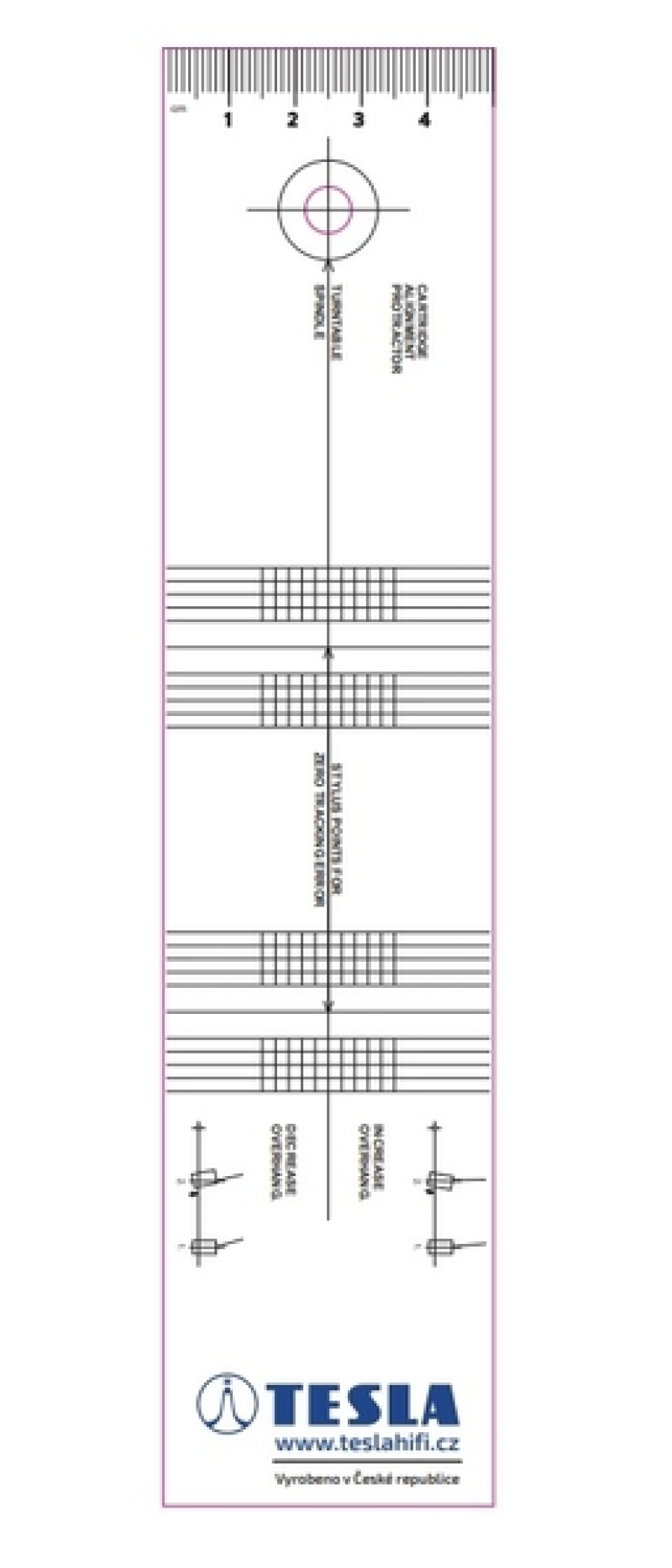

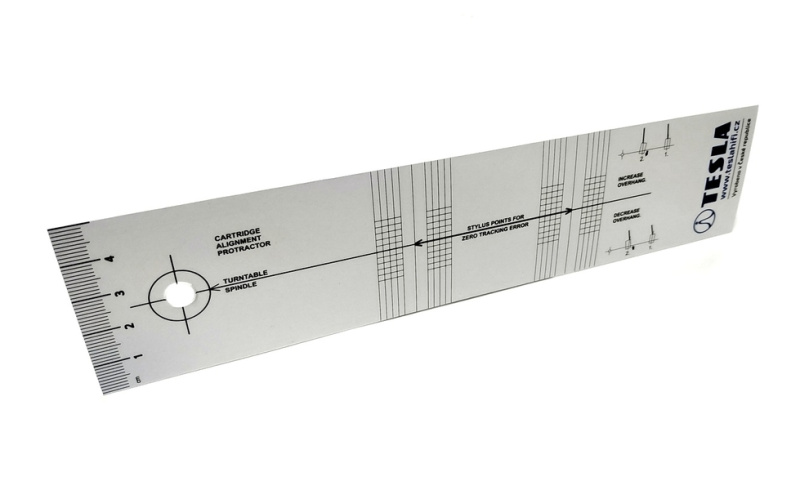

Šablóna pre správne nastavenie prenosky a ramienka, pre správne nastavenie offsetového uhla a zvislého uhla prenosky. Šablóna je vybavená zrkadlom na kontrolu kolmosti hrotu prenosky.


Ako nastaviť Offsetový uhol?

Offsetový uhol (offset angle) vyjadruje vychýlenie prenosky k priamke spájajúcej os uloženia ramienka a hrot prenosky. Nastavujeme ho vo zvolenom nulovom bode podľa šablóny. Pri nastavovaní je potrebné postupovať starostlivo, trpezlivo a hlavne čo najpresnejšie.


Ako nastaviť zvislý uhol prenosky - VTA?

O čo sa jedná? V podstate o výškové nastavenie ramienka tak, aby pri položení hrotu prenosky na vinylovú dosku bolo ramienko s hlavicou ramienka rovnobežné s touto doskou. Presnejšie povedané je VTA uhol, ktorý zviera hrot prenosky s kolmicou na dosku. Opäť nie všetky gramofóny nastavenia zvislého uhla umožňujú. Správna hodnota tohto uhla sa mení podľa toho, ako bol nastavený rezací nôž pri výrobe matrice vašej dosky. V 60 rokoch to väčšinou bolo 15 °. Od 70 a 80 rokov je táto hodnota dohodou stanovená na 20 ° a prenosky sú takto vyrábané, takže naozaj stačí nastaviť spomínanú rovnobežnosť ramienka s doskou. Tu si dajte pozor na výmenu rôznych podložiek pod LP, ktoré môžu mať rôznu hrúbku a tým zmeníte aj hodnotu zvislého uhla.
